  • 「アークシード」高輪郭単結晶ダイヤモンドバイト
    「アークシード」高輪郭単結晶ダイヤモンドバイト 画像

    刃先輪郭精度50nm以下の単結晶ダイヤモンドRバイトで、金型製作時の補正加工を軽減できます。なめらかな研磨面のバイトなので3軸加工機の性能を十分に引き出せ、金型の転写性能が向上します。また、従来の2軸加工機での高精度加工も実現します。



    【高輪郭単結晶ダイヤモンドバイトの主な用途】

    スマートフォン・PC・タブレット向けカメラレンズ金型、超精密加工機によるプロファイル加工、ピックアップレンズ金型、デジタルカメラ用レンズ金型、赤外線レンズ、各種球面・非球面レンズ

  • 「アークシード」高輪郭単結晶ダイヤモンドエンドミル
    「アークシード」高輪郭単結晶ダイヤモンドエンドミル 画像
    回転数10万回転まで対応した高精度の単結晶ボールエンドミルです。世界最高レベルの刃先精度と低い軸偏差を実現します。W.A.90の特別仕様品の製作が可能です。
  • 単結晶ダイヤモンド微細形状・超精密切削用バイト
    単結晶ダイヤモンド微細形状・超精密切削用バイト 画像

    耐摩耗性に優れ非常にシャープな刃先を形成できる単結晶ダイヤモンドを微細な刃先形状に仕上げた単結晶ダイヤモンドバイトです。単結晶ダイヤモンド微細バイトを使用することでミクロン(μm)単位で制御された刃先が加工物に転写され、微細な溝形状パターンを高精度に連続ピッチで成形することが可能です。



    【単結晶ダイヤモンド微細バイトの主な用途】

    FPD用光学フィルムや光学素子用精密金型の加工
    マイクロパターンフォーミング加工、プレーナー加工
    回折格子の加工
    その他MEMS、バイオ関係の微細パターン加工

  • 総形切削加工用 単結晶ダイヤモンドバイト
    総形切削加工用 単結晶ダイヤモンドバイト 画像
    当社の誇る総形形状研磨技術を駆使した、総形の単結晶ダイヤモンドバイトです。樹脂や軟質金属に複雑な形状を高精度に造り出す総形鏡面加工を実現します。

    また、多角や微細な刃先を高精度に形成した総形バイトは、精度要求が高い精密金型加工に用いられます。
  • 単結晶ダイヤモンドバイト / MCDバイト
    単結晶ダイヤモンドバイト / MCDバイト 画像
    弊社は、切削加工用の単結晶ダイヤモンドバイトを80年以上に渡り製造してきた実績があり、時代の時々に合った精密加工用途に工具を供給してきました。
    地球上で最も硬度が高い単結晶ダイヤモンド(Mono Crystal Diamond, MCD)をシャープな刃先に研磨することで、一般的な超硬合金・PCD(多結晶ダイヤモンド)バイトでは得られない切削での鏡面加工が可能です。
    刃先が非常に鋭利なため一般的な切削バイトではむしれや潰れてしまうような、軟質で粘い金・銅合金などにも適用が可能で良好な切削面が得られます。
    アクリル樹脂への切削では、研磨加工不要で透明な切削面に加工できます。

    ご要望の加工内容・工具形状に合わせて最適仕様をカスタムメイドで設計します。各種インサートチップタイプも製作可能です。
  • 単結晶ダイヤモンドエンドミル
    単結晶ダイヤモンドエンドミル 画像
    フライス加工用の単結晶ダイヤモンドエンドミルです。一般的なマシニングセンタでご使用頂ける単結晶ダイヤモンドを刃先に使用したスクエアエンドミル・ボールエンドミルです。アルミ合金の鏡面・加飾加工やアクリル樹脂の透明切削加工などでご使用いただけます。磨きや薬品処理が不要なため寸法精度を維持できるとともに、後工程の削減により加工時間の短縮が可能です。ボールエンドミルは、自由曲面加工も可能です。
    また面取り加工用の回転工具や平面・平坦切削用のフライカット回転工具などもご提供いたします。
  • 「ミラクル」鏡面加工用 ダイヤモンドバイト

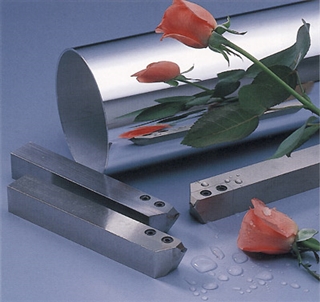

    「ミラクル」鏡面加工用 ダイヤモンドバイト 画像
    ミラクルバイトは、1967年に開発された端面・外周の鏡面切削用のダイヤモンドバイトです。感光ドラム、ポリゴンミラーなどの製作において、被削材の平坦面を鏡面に仕上げるダイヤモンドバイトです。
    鏡面切削加工の先駆けとなる製品で、研磨加工が必要であったアルミのポリゴンミラーの仕上げ工程をミラクルバイトによる切削に置き換えることで、レーザープリンターのコストを大幅に低減し、低価格のレーザープリンターが広く普及することに貢献しました。

    現在の単結晶ダイヤモンド切削工具の基礎となる製品で、開発から50年以上経た現在も製造を続けている製品です。その技術は各種の単結晶ダイヤモンドバイトに生かされています。
  • 「ハイパックス」PCD・PCBNバイト
    「ハイパックス」PCD・PCBNバイト 画像
    超硬工具に比べ、高精度な切削面が得られ、数十倍の長寿命を実現し、工具交換の手間や時間も抑えます。セラミックス、樹脂、非鉄金属の加工にはPCD、高硬度な合金工具鋼や難削材ニッケル合金の加工にはPCBNを使用します。
  • 「ハイパックス」PCDリーマ・エンドミル
    「ハイパックス」PCDリーマ・エンドミル 画像
    プラスチック、アルミニウム合金、カーボン材料、セラミックスなどの精密加工、木工用のルータービットなど幅広い分野に用いられ、超硬工具では得られない良好な仕上げ面と、高い耐摩耗性による数十倍の長寿命を実現します。
  • 「ハイパックス」PCD・PCBNインサート
    「ハイパックス」PCD・PCBNインサート 画像
    超硬工具と同様、刃先交換式シャンクに取り付けて、手軽に使用することができます。超硬に比べ、良好な仕上げ面が得られ、数十倍の長寿命を実現します。各種形状、ブレーカー付製作が可能で、被削材の材質にあわせて、最適なチップ材種を選択します。
